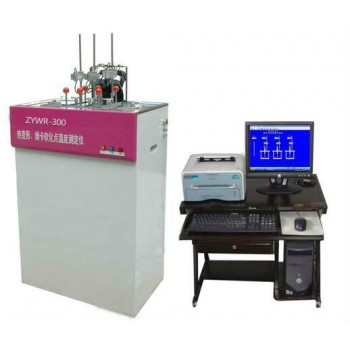

符合标准：GB/T 1633《热塑 性塑料软化温度（VST）的测定》
GB/T1634《塑料弯曲负载热变形温度 试验方法》
GB 8802《硬聚氯乙烯（PVC-U）管材及管件维卡软化温度测定方法》
以及ISO75、ISO306、ISO2507等标准要求。
安装与操作说明：
试验前的准备工作。
根据试验类型选择试验压头，热变形为圆角压头，维卡为针型压头。
将所需的压头与负载杆固定好。
根据试验类型和试样的尺寸计算载荷：
a、热变形试验：根据试样的尺寸，选取载荷
b、维卡试验：只有两种规定的负荷A法9.81N 即1000g B法 49.05N即5000g 砝码的选配见（9）砝码质量表 打开搅拌电机电源，指示灯亮，搅拌电机工作，搅拌速度可以通过搅拌电机控制盒上的旋钮调节（温度高时用慢速，温度低时用快速），按照以上指定的程序检查电气，无误后继续做下面的工作。
安装试样 将试样架抬（升）出油面，将热变形试样放在支撑架上（维卡试样放在平面上），放下负载杆，将试样压紧。 将试样架放（降）回油池内，将相应质量的砝码放在托盘上。
要求砝码放正。 将千分表固定在砝码上方，使千分表内芯悬于砝码之上，内芯上端有2-5mm的空间。
升温速率设定：共有两档升温速率，120℃/h，50℃/h。 每次试验时需要对千分表进行调零，方可进行试验，调零时轻轻旋动旋钮，使千分表置于零区，预置3-5分钟。
启动工作：当*切准备工作就绪后，试验开始。 试验结束，记录下温度；移开千分表及砝码，抬（升）起试验架，取下试样。
注意不要把试样误入油池。 降温采用气冷或水冷，也可自然冷却。冷却时，可抬起或将试样架潜入油池。
关闭主机电源、搅拌电机电源。
技术参数technical parameter：
a. 电源Power Supply：AC220V±10% 20A 50Hz
b. 外型尺寸External size：720mm×700mm×1380mm
c. 重量weight：180Kg
d. 温度范围temperature range：室温--300℃
e. 升温速度heating rate：A:12±2℃/6min
B:5±1℃/6min
f. 试验*大负荷Test maximum load：A速度时为10N±0.2N
B速度时为50N±1N
g. *大温度误差Maximum temperature error：±1℃
h. *大加热功率Maximum heating power： ≤4500 W
i. 变形测量范围Deformation measurement range：0--1mm
j. 变形测量误差Deformation measurement error：0.01mm
k. 加热介质Heating medium：甲基硅油
l. 加热功率heating power：4Kw
m. 冷却方式Cooling mode：150℃以上自然冷却
150℃以下水冷或自然冷却
试验过程
在正确安装好试验后，打开设备电源，然后将位移传感器调节到2±0.1mm范围内（调节位移时，可*将传感器探针与砝码托盘下端接触，然后锁死微调手轮固定件，再通过调节手里将位移调到系统要求位移，然后锁死传感器固定件）
调节好位移后，在操作界面点击启动按键即可，中途如需终止试验可再次点击启动按键。
点击启动后，设备进入搅拌状态，在搅拌5分钟后，进入加热状态，当所有的式样的变形量（如有取消的不计算变形量）达到设定值后设备停止加热，并弹出保存界面，编辑保存名称点保存即可，存储的数据可在历史数据里查看。
仪器安装
打开包装箱，依次取出各部件，装箱单进行清点，如有不符，请立即与我公司联系。
仪器要放在干燥通风、无振动的水平工作台上，并安放平稳，有条件可在主机主方安装通风设备。
拧紧放油阀，注意其中的铜垫要垫好，以免漏油。将甲基硅油或变压器油沿试样架槽上方加入油池，油面距池内顶部约40mm-50mm为止，放油阀在仪器后下方。
制备试样
A、热变形试验按照试验标准制作样条*般长宽高为120mm×10mm×4mm，如果宽、高的数据不标准，需在式样大小里将实际数据修改。
B、维卡软化点试验样条*般为片状试样，厚度在3－6mm之间，长和宽要大于10×10mm，或是直径大于10mm的圆片。
主要配置Main configuration：
l 1.试验主机*台
l 2.温度传感器*只
l 3.光栅千分表三块
l 4.热变形及维卡测头各三套
l 5. 打印机*台
l 6. 专用工具*套
测试原理：
维卡（VST）定义：把试样放在液体介质或加热箱中，在等速升温条件下测定标准压针在（50+1）N力的作用下，压入从管材或管件上切取的试样内1mm时的温度。
热变形（HDT）定义：标准试样以平放（优选）或侧立方式承受三点弯曲恒定负荷，使其产生GB/T 1634相关部分规定的其中*种弯曲应力，在匀速升温条件下，测量达到与规定的弯曲应变增量相对应的标准挠度时的温度。
侧立：分“平放”与“侧立”两种，并明确指出，优选平放方式，侧立方式仅是备选，并将被撤销。
跨度：支座与试样两条接触线之间距离，由*种（100mm）改为两种，64mm(平放)和100mm（侧立），并规定了容差要求即跨度L应为（100+1）mm，跨度L为（64+1）mm。
注：可根据用户要求任意跨距。
负荷变形温度的三种方法
A法：1.80Mpa弯曲应力；
B法：0.45MPa弯曲应力；
C法：8.00MPa弯曲应力。
安装试样
做热变形试验时，将试样放在两个圆形支柱上，试样要放正，且不要与试样架两边接触。做维卡软化点测试时，将试样直接放在压针下即可（传感器的安装方式要注意 为传感器在下，砝码托盘在上）。然后放下负载杆（负载杆放下时要注意热变形压头要在滑槽内顺畅滑动，安装如图4），把试样架放回油池内。如图3 为热变形式样安装方式 图5为维卡软化点式样安装方式
连接各部件线路：
1. **安装位移传感器。将1#传感器连接到1号插座，2#传感器连接到2号插座，3#传感器连接到3号插座。（位移传感器连接头为小USB口，设备连接头为标准USB口，对应连接即可）
2. 将温度传感器航空插头和两个搅拌电机的航空插头分别与设备上对应的插头连接好
3. 连接电源，将220V交流电源通过带漏电保护开关的空气开关（用户自配）后，与仪器相连，仪器电源连接接口，它使用三芯航空插头，其中两根接220交流的火线和零线，另*根为保护地线，保护地线与仪器外壳连接，*定要注意区分，并将保护地线良好接地，以免发生漏电危险。
！*定要注意区分电源和保护地线，并将保护地线良好接地，以免发生漏电危险。
4. 安装压头：根据试验类型选择压头的安装方式，热变形试验为横装（图1），维卡软化点试验为竖装（图2）。在附件箱中取出试样架，将压头安装在试样架负载杆下端，拧紧螺钉。如图所示。
将试样架放于主机上面的试验槽内。
将三只传感器依次安装到试样架上的传感器座中，将顶丝拧紧。安装时请注意传感器编号，按顺序安装。
接通电脑电源和控制箱电源，注意每*个电源都必须有良好接地线，以确保安全。
热变形试验
其它功能键与维卡里相同
热变形里有A1.8MPa、B0.45MPa、C8MPa三个压强方法,
在热变形试验里 点击跨距、宽度、高度下方对应的数字即可对式样尺寸进行编辑
当选择不同的试验方法和不同的跨距和宽带厚度的时候，系统会自动计算出变形量，和配重并显示出来，选择合适的砝码放上即可（本公司提供的砝码是式样在跨距64mm，宽度10mm，高度4mm的配重，其它的尺寸需要用户自己用天平称配）
自由试验
在自由试验里，切换功能键不起作用
重量、跨距、宽度、高度 这几个参数可以修改但并不参与任何计算，只起记录作用
变形和加热速率可以任意设定 只需要点击数字即可进行修改
