点击图片查看原图滤材被液体（湿润液）浸润后，在滤材的两侧加上气体压差，并使滤材上游成为*个密闭 的气压腔，所加的压差值略小于滤材的气泡点（*般设定在气泡点的 80%），这时气体不能在滤 材的毛细孔中直接流通，但气体分子可以通过毛细孔中的液体扩散至下游，这种由于气体扩散而 形成的气体流量称为扩散流。由于气体的扩散，滤材上游的压力将衰减，衰减值的大小和滤材的 过滤性能形成对应关系，因此测得*定时间内的压力衰减值就能判断过滤器的性能。

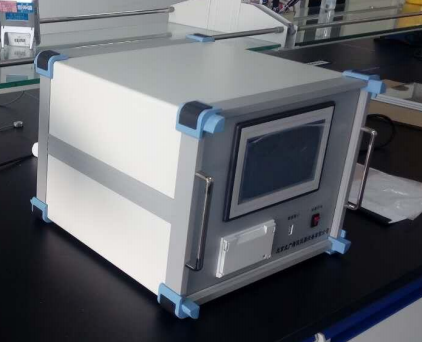

过滤器完整性测试仪 测试原理、孔径计算
采用泡压法测试多孔材料*大孔径。其原理是：当多孔材料孔径被润湿剂封堵时，由于润湿剂表面张力的作用，需要施加*定的压力
才能开孔，而且孔径越小所施加的开孔压力越大。因此在压力逐步增加的过程中，**打开的孔即为*大孔，也就是所谓的“泡点”。
本测试仪按照国*标准设计生产，孔径通过如下公式计算：
d=4γ/ΔP
d 为多孔材料的孔径（μm）；γ为润湿剂表面张力（m N·m-1）；ΔP
为膜压差（kPa）。
过滤器完整性测试仪适用于对过滤器进行完整性检测，判断选用的滤材过滤精度是否符合要求、滤材有无破损以及过滤器的密封性是否完好，以保证过滤器能按要求正 常运行。
中文菜单及提示，实时显示测试数 据和曲线，并可打印测试结果及测试曲线，以便监控测试全过程，帮助分析滤膜及过滤系统的性 能；
扩散流
扩散流与压力衰减值之间存在以下对应关系：
D =·ΔP V / T·Pa
（式 2）
其中：D—扩散流值 （毫升/分 ml/min）
ΔP—压力衰减值（mbar）
V—上游体积（毫升 ml）
T—测试时间（分 min）
Pa—大气压力（1013 mbar）
测得*段时间内的压力衰减值，再测得上游封闭体积后，通过以上公式就可计算得出扩散流值。
准备工作
1. 将仪器安放在*平稳、清洁之工作台上。
2. 准备好 220V, 50Hz 的交流电源。
3. 备好干燥清洁的空气或氮气作为气源。
4.若用易燃液体作为浸润液时，要保持测试场地的通风。
|
注意 |
1.该测试仪机内为精密电子元件，要尽量保持存放和测试环境的清洁，过多的尘埃会影响仪器的使用寿命。 2.避免在高温或有凝露的场所使用该仪器。当从温差较大的地方移动仪器时，要等仪器中的凝露消失后才能通电操作。 |
开机
1. 将仪器电源插头插入 220V，50Hz 的交流三芯插座。
2. 打开仪器背板上的电源开关，接通仪器的电源，进入开机主界面，点击 点击测试选项，进入测试界面：
基本泡点测试
在对应的位置设定相应的参数，输入测试序号，选择滤材材质、滤材规格、浸润液体、滤材孔径和滤材尺寸；设定起测压力和*小起泡点；输入操作人员，点击确定进行试验，无需人工干预，自动进行试验并给出测试结果和结论。
维护保养
1、该仪器应保存于清洁、干燥、常温、无振动处，高温、潮湿、灰尘会使电子线路腐蚀，电子期间老化，影响仪器的正常工作，缩短仪器的使用寿命。
2、测试用接管、接插件等暂时不用时应存放于清洁的塑料袋中，以免被污染。
3、不要试图拆开仪器，非专业人员对仪器的处理会损坏仪器。
4、不要用烈性化学制品、洗涤剂或清洗剂清洗仪器。用蘸少许中性肥皂水的软布擦拭机箱。
随机配件
1、电源线 1根
2、操作手册 1本
3、打印纸 1卷
4、气管 数米
应用范围：
圆片滤膜（Disc membrane）：Φ25mm至Φ300mm的各种滤膜
标准折叠式滤芯(Standard cartridge)：2.5″至40″，1芯至9芯
囊式滤芯(Capsule)
小型滤芯(Mini cartridge)
空气过滤器的检测2.5″至40″
售后服务
*、安装调试：协助试验机的安装，负责试验机的运输、调试。
二、验收标准：试验机按订货技术附件进行验收。终验收在买方进行，对用户提供的试样进行试验，并提供测试报告。
三、培训：安装调试同时，在仪器操作现场*次性免费培训操作人员2-3名，该操作人员应是由需方选派的长期稳定的员工，培训后能够对设备基本原理、软件使用、操作、维护事项理解和应用，使人员能够独立操作设备对样品进行检测、分析，同时能进行基本的维护。
四、软件升*：终生免费提供新版本控制软件。
